SCHUBLADENÖFEN
Eine Vielzahl von Produkten kann ideal in einem Schubladenofen behandelt werden. Die Beschickung kann von Hand oder auch pneumatisch erfolgen. In unseren Schubladenöfen wird jede Schublade in offener oder geschlossener Position bestmöglich abgedichtet, damit wird die Temperaturverteilung im Ofen beim Probenwechsel nicht beeinflusst. Je nach Steuerungsaufwand ist auch die Reproduzierbarkeit für die zu trocknenden oder zu tempernden Teile sicher gegeben. Temperaturen bis ca 400 °C stellen kein Problem dar.
Handbetätigte Schubladenöfen:

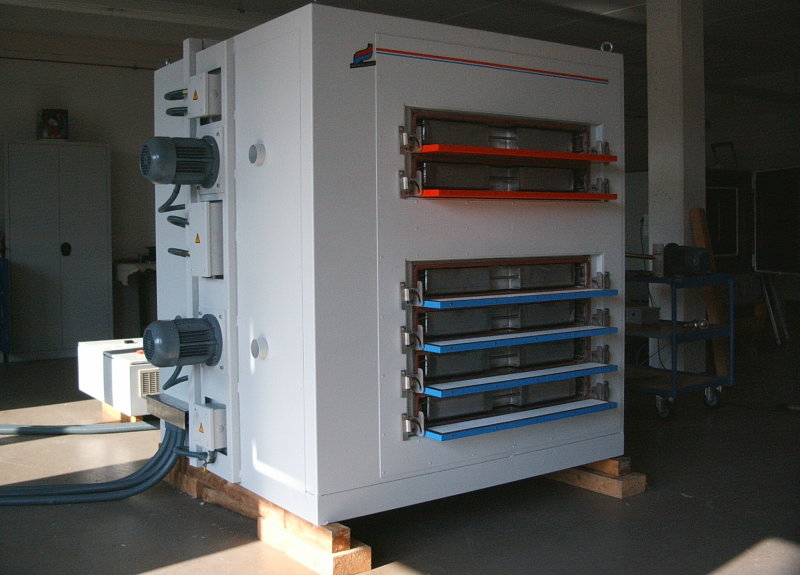

z.B. zweifach Durchschiebe-Schubladenofen zur Metallpulver-Trocknung
Temperaturen in den oberen und unteren (roten und blauen) Schubladen getrennt einstellbar
Temperaturbereich: jeweils bis 250 °C
Beladekapazität: 1200 kg
Heizleistung gesamt: 48 kW

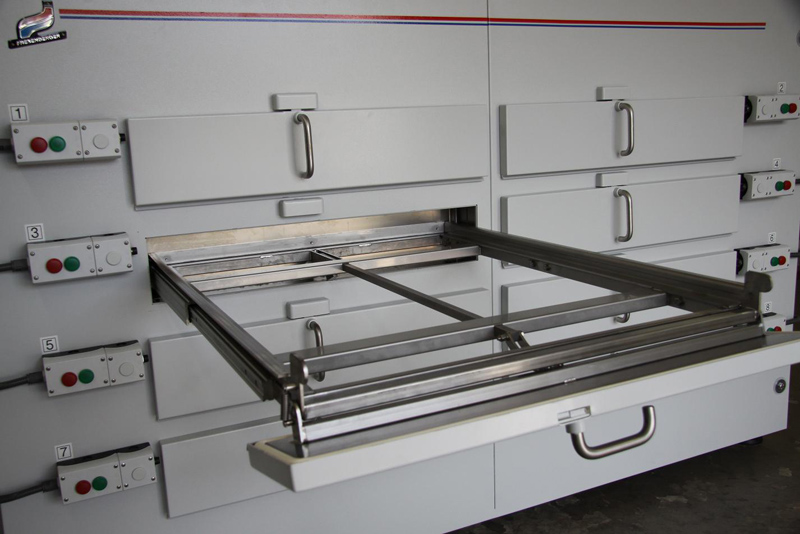

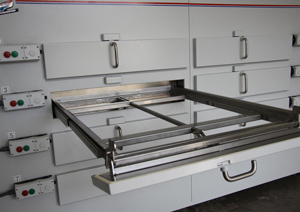

z.B. Temperofen für Gummi-Metall- Verbindungen bei einem Automobil- Zulieferer
einstellbare Verweilzeiten pro Schublade mit optischer Signalisierung zum Chargenwechsel
Vorderkante der Schublade klappt zum einfachen beladen ab
Temperaturbereich: bis 150 °C
Schwerlastschubladen: 8 Stück
frei programmierbare Steuerung: S7.300
Heizleistung: 27 kW
pneumatische Schubladenöfen:
Labor-Schubladenöfen für Dekorpapier
Hersteller von Dekorpapier oder Dekor-Schichtstoffplatten (HPL), von Endlos-Laminaten (CPL), von direkt beschichteten Spanplatten und Finishfolien oder Dekordrucker, alle Zulieferer der Möbelindustrie sind mit steigenden Qualitätsansprüchen konfrontiert.
Für die Erstellung aussagefähiger Muster für die Freigabe der Produktion hat Firma Fresenberger vor ca. 15 Jahren einen Trockenofen entwickelt, der eine reproduzierbare Trocknung garantiert.
In einen auf die Proben zugeschnittenen Schubladenofen werden die Muster auf einem Spannrahmen fixiert, in die geöffnete Schublade eingelegt und auf Knopfdruck in den Ofen befördert. Jeder Ofen kann mit mehreren Schubladen ausgerüstet sein. Die Verweilzeiten für die Muster im Ofen können beliebig gewählt werden, die Luftgeschwindigkeit wird durch einen frequenzgeregelten Ventilator vorgegeben. Die räumliche Temperaturverteilung ist durch ein spezielles Luftmischsystem auch bei geringen Ventilator-Drehzahlen gesichert. Die Öfen können für verschiedene Formate geliefert werden. Standard: 400 x 530 mm und 700 x 800 mm. Diese Anlagen liefern wir in verschiedensten Ausführungen, auch als Doppelöfen, in denen dann Produkte bei verschiedenen Temperaturen getrocknet werden können.
Mit diesen Anlagen wird die Qualität zum Vorteil der Kunden gesteigert:
- die Ergebnisse sind reproduzierbar (Zeit, Temperatur, horizontale Lage)
- Zeitersparnis bei der Produktionsfreigabe
- Fehler durch unterschiedliche Harzdicke oder unregelmäßige
- Restfeuchte der Muster werden durch horizontale Trocknung ausgeschlossen.
- Zeitersparnis bei erhöhten Harzaufträgen, da u. U. nur ein ! Imprägnier- und Trockenvorgang notwendig ist.

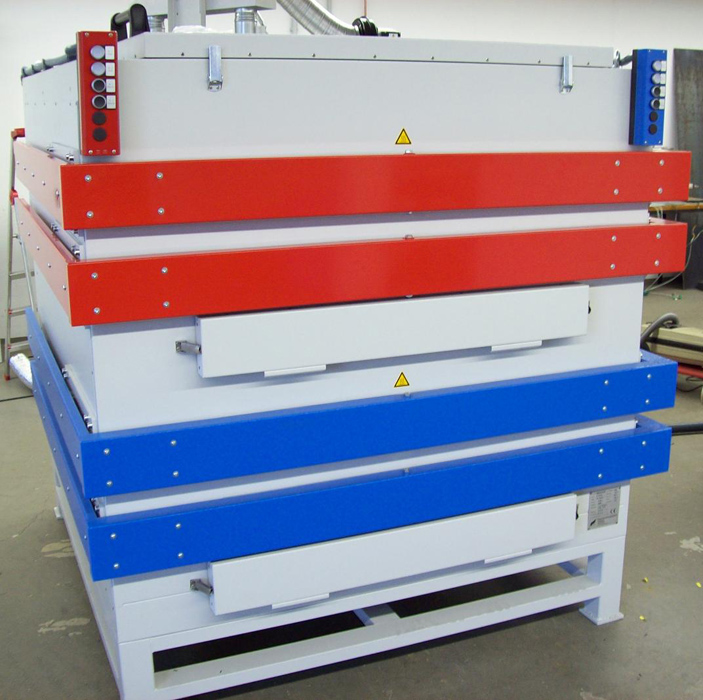

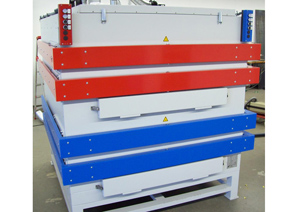

z.B. 2x2-fach Schubladenofen
Temperaturen in den oberen und unteren (roten und blauen) Schubladen getrennt einstellbar
Temperaturbereich: jeweils bis 200 °C
Steuerung: Siemens S7 mit Touchpanel
Heizleistung: 12 kW
Spannrahmenmaß: 700x800mm

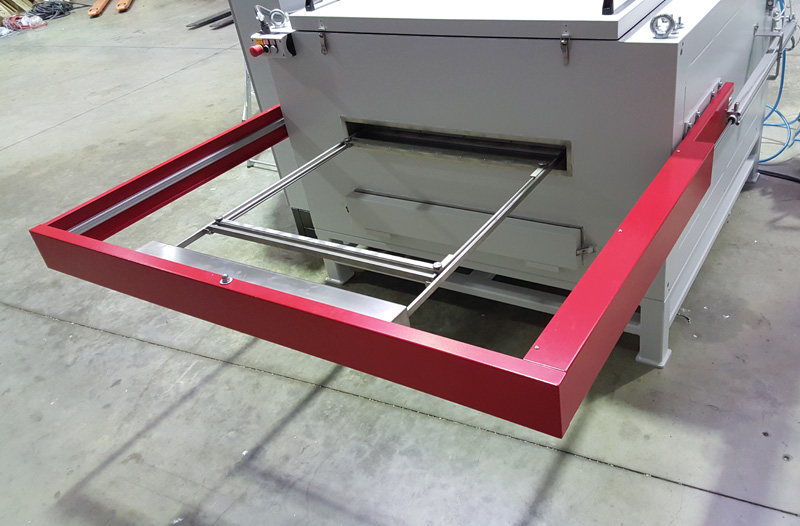

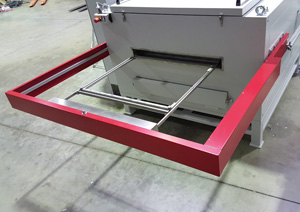

z.B. 1-fach Schubladenofen
Temperaturbereich: + 50 °C.... 200 °C
Beschickungssystem: 1 pneumatisch betriebene Schublade
Reinigungsschublade: 1 Stuck
Steuerung, freiprogrammierbar: Siemens S7
Gesamtgewicht: ca. 700 kg
Elektrischer Anschluss: 3 x 400/230 V, N, PE, 50 Hz
Vorsicherung: 20 A
Heizleistung des Ofens: 2x 4,5 kW
Innenvolumen 360 Liter

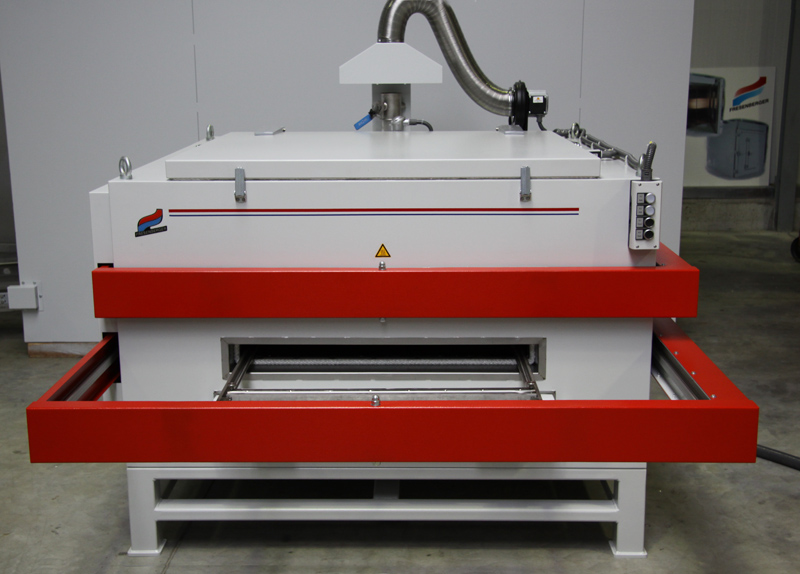

z.B. 2-fach Schubladenofen
Temperaturbereich: + 50 °C.... + 200 °C
Beschickungssystem: 2 pneumatisch betriebene Schubladen
Reinigungsschublade: 1 Stück
Temperaturregler: Siemens S7 mit Touchpanel Steuerung, freiprogrammierbar: Siemens S7
Heizleistung des Ofens: 2 x 3 kW
Innenvolumen 700 Liter

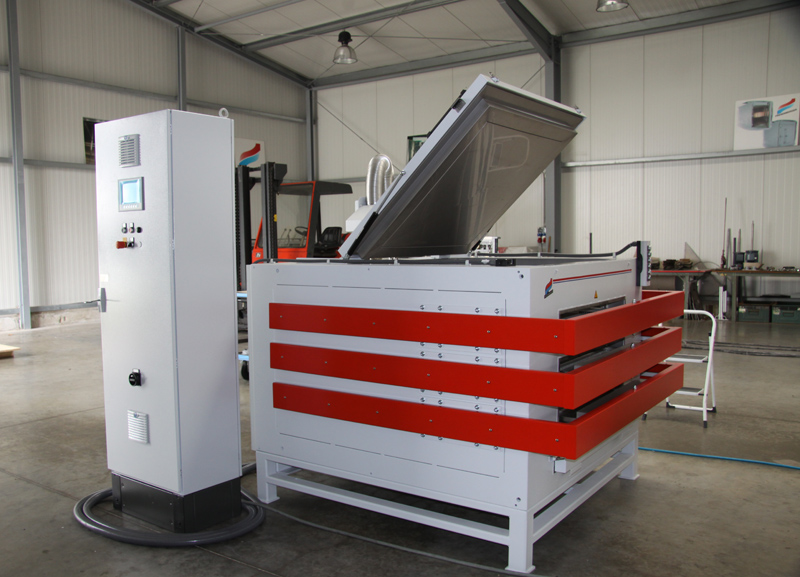

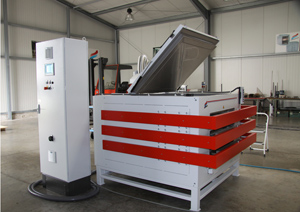

z.B. 3-fach Schubladenofen
Beschickungssystem: 3 pneumatisch betriebene Schubladen
Temperaturbereich: + 50 °C.... + 200 °C
Heizleistung des Ofens: 2 x 4,5 kW
Reinigungsschublade: 1 Stück
Steuerung, freiprogrammierbar: Siemens Simatic S7-1200
Innenvolumen 800 Liter
-

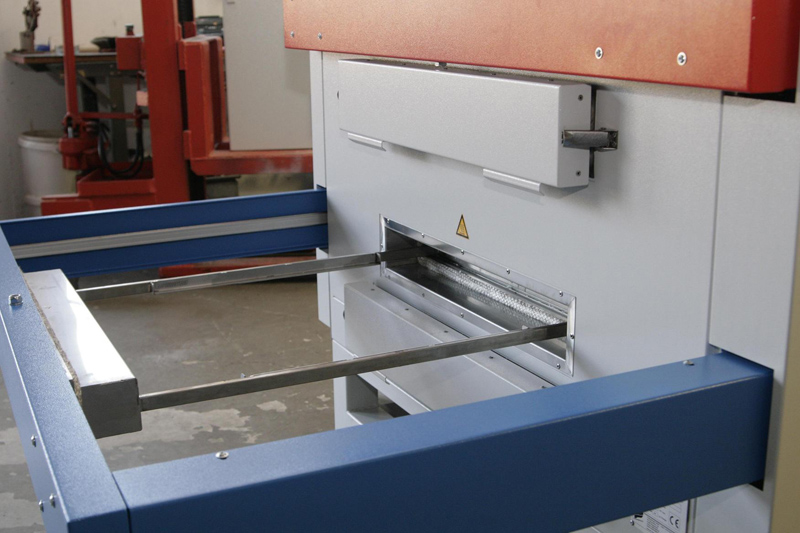

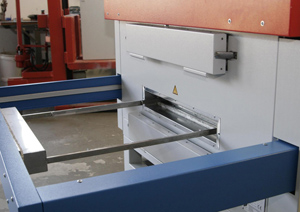

Die Dichtigkeit des Ofens ist mit der doppelten Abdichtung der Schubladenschlitze sowohl bei geöffneten als auch bei geschlossenen Schubladen garantiert
-

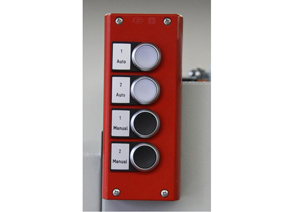

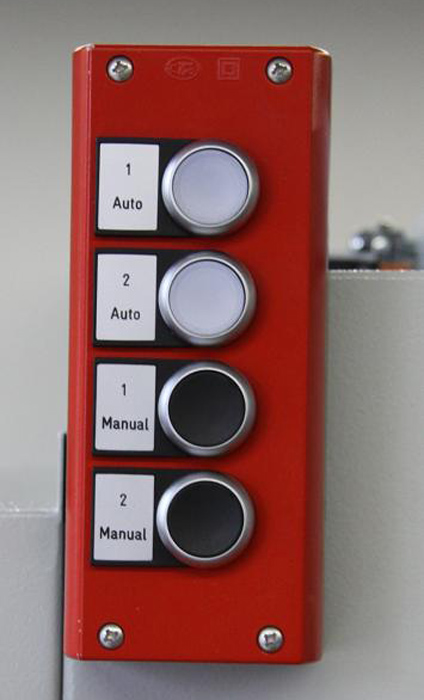

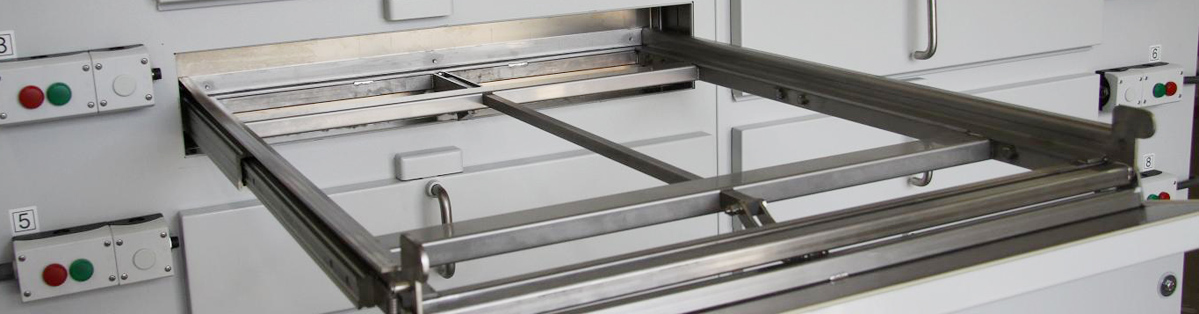

Die optische Signalisierung der belegten Schubladen sichert die Anlage vor Fehlbedienung
-

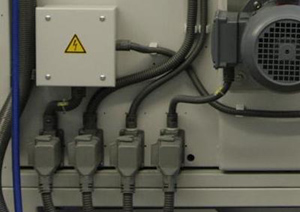

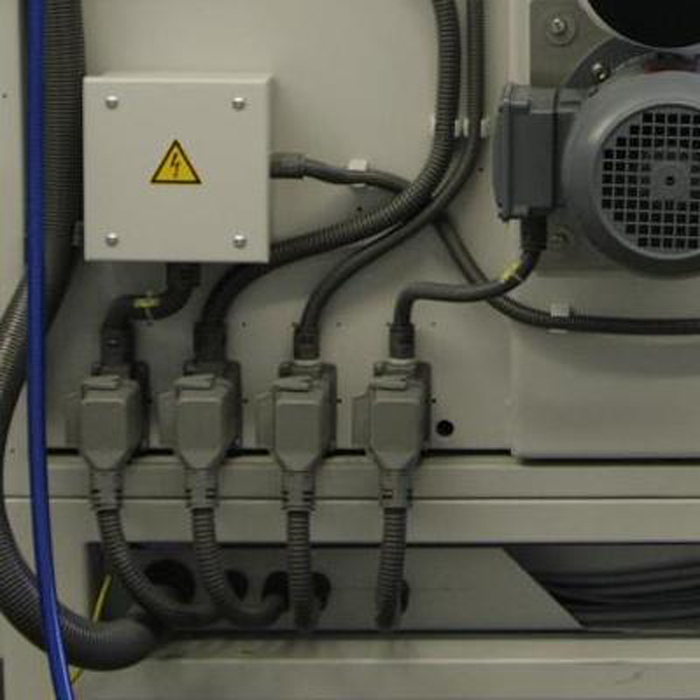

Die Revisionsöffnung erlaubt ein schnelles Entfernen von abgefallenen Proben, außerdem lässt sich die Anlage von abgetropftem Harz gut reinigen. Die Reinigungsschubladen und die leicht ausbaubare Rückwand (alle Verbindungen mit Stecker) leisten dabei ebenfalls gute Dienste.
-

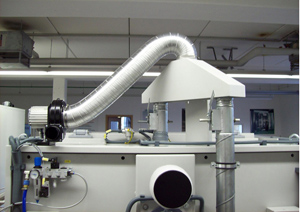

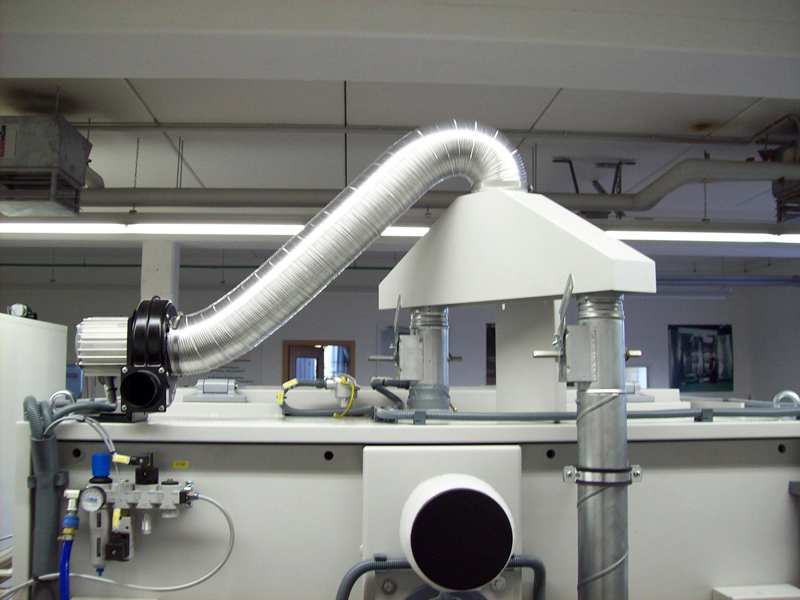

Umluft- und Abluftrate sind frei wählbar, die Abluftverrohrung ist komplett am Ofen montiert.
-

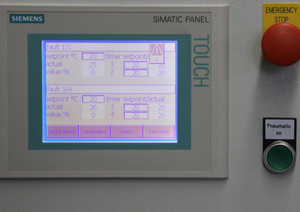

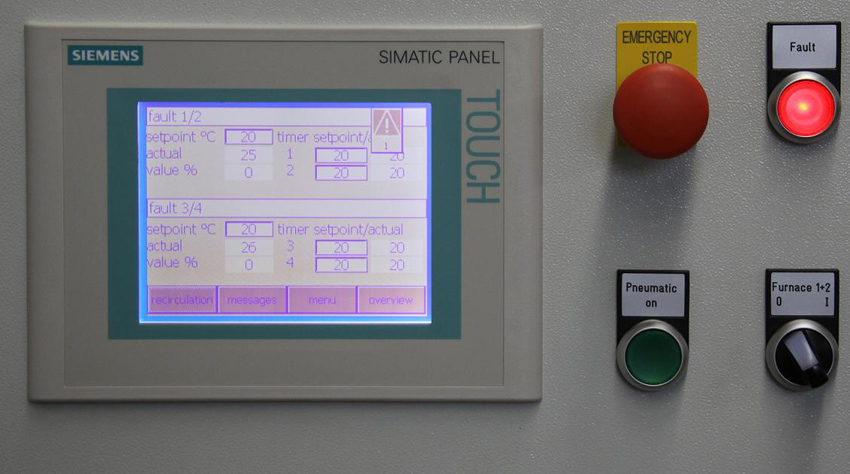

Die Ofensteuerung mit Siemens S7 und Touchpanel ist übersichtlich und einfach gestaltet. Ein schneller Zugriff und Überblick für alle Parameter ist gewährleistet.
-

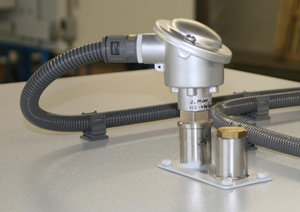

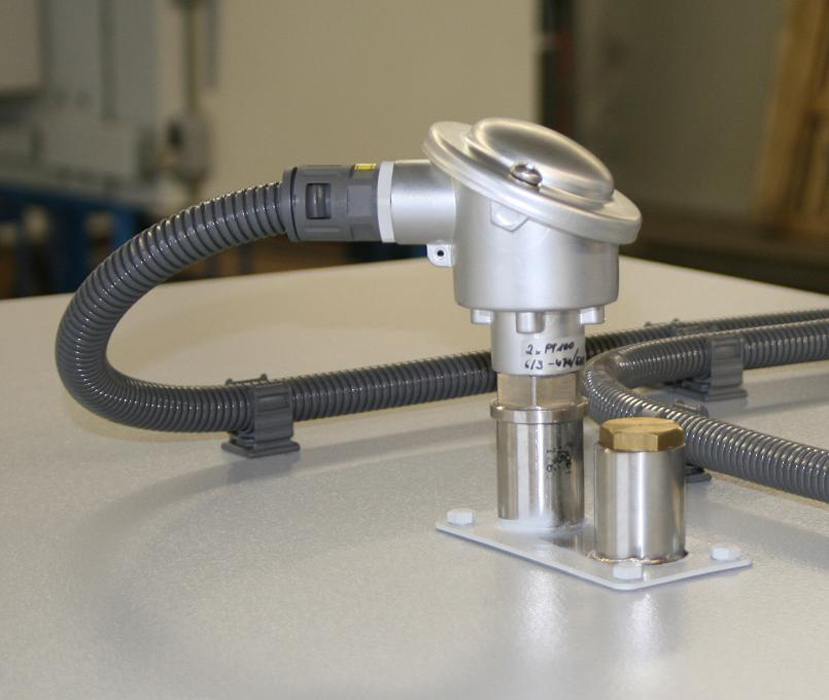

Die vorgesehene Kalibrieröffnung neben dem Regelfühler bringt beim Kalibrieren eine gravierende Zeitersparnis
